Pakeitimas NE:
1J0 411 315 B
1J0 411 315 J
Tinka:
AUDI A3
VW BORA/GOLF IV
NAUJAS VABALAS
SKODA OCTAVIA I
SEAT LEON/TOLEDO II

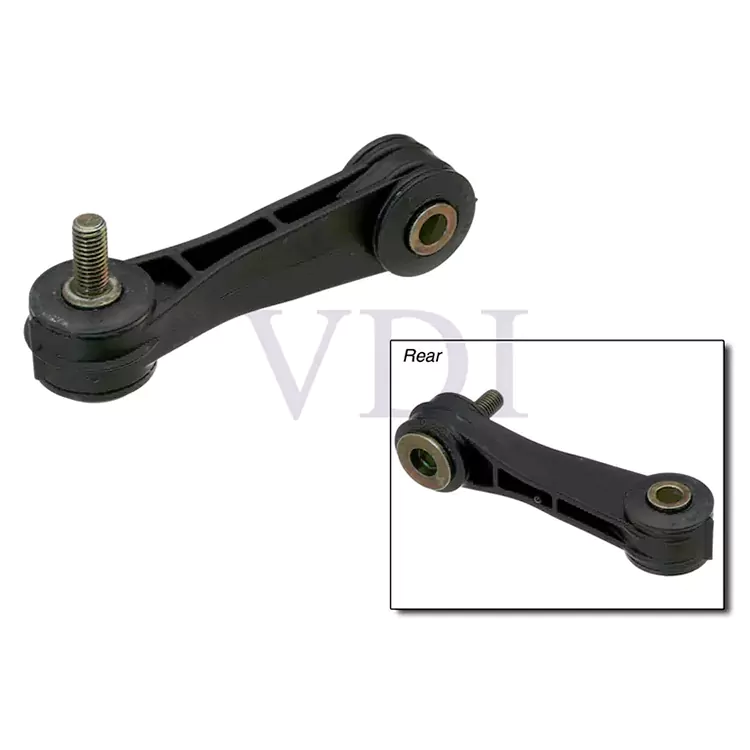

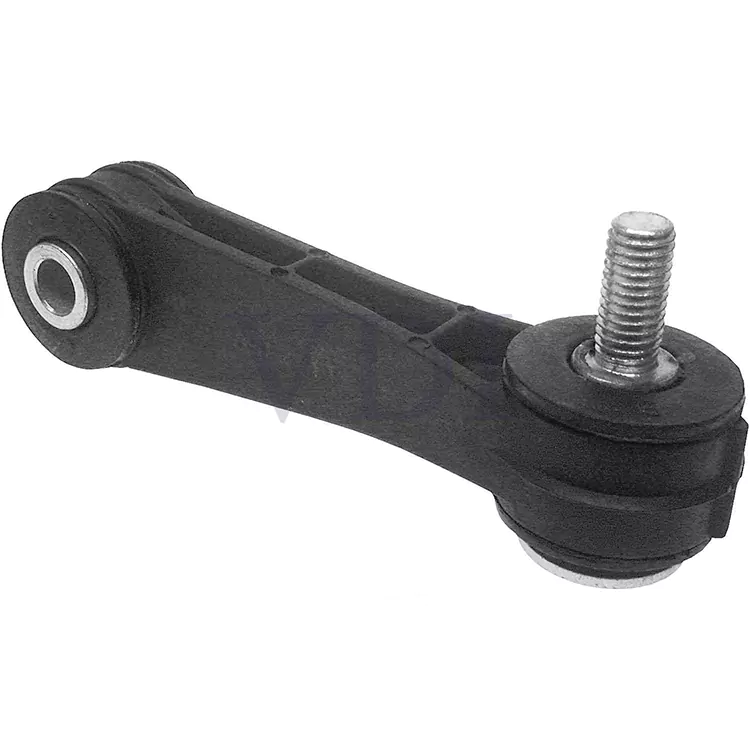

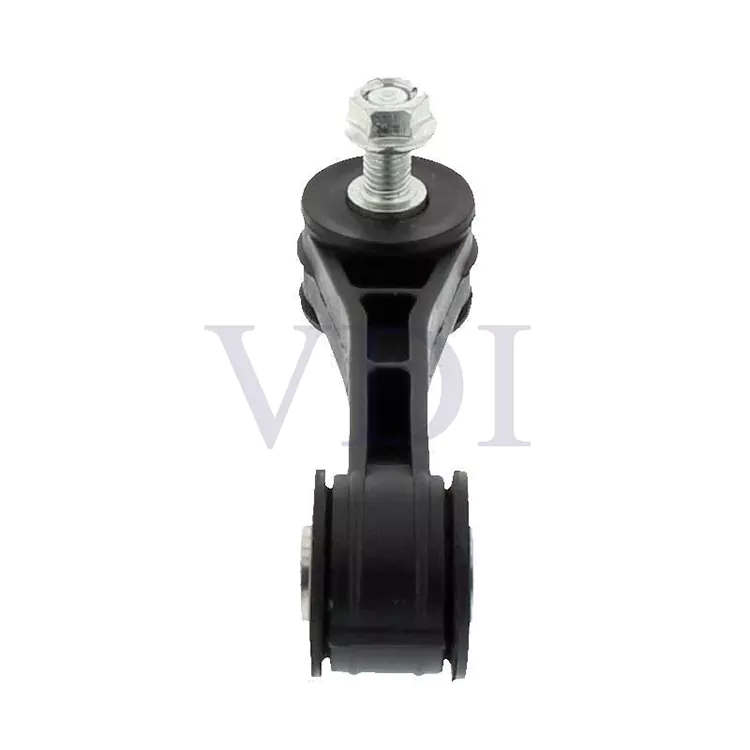

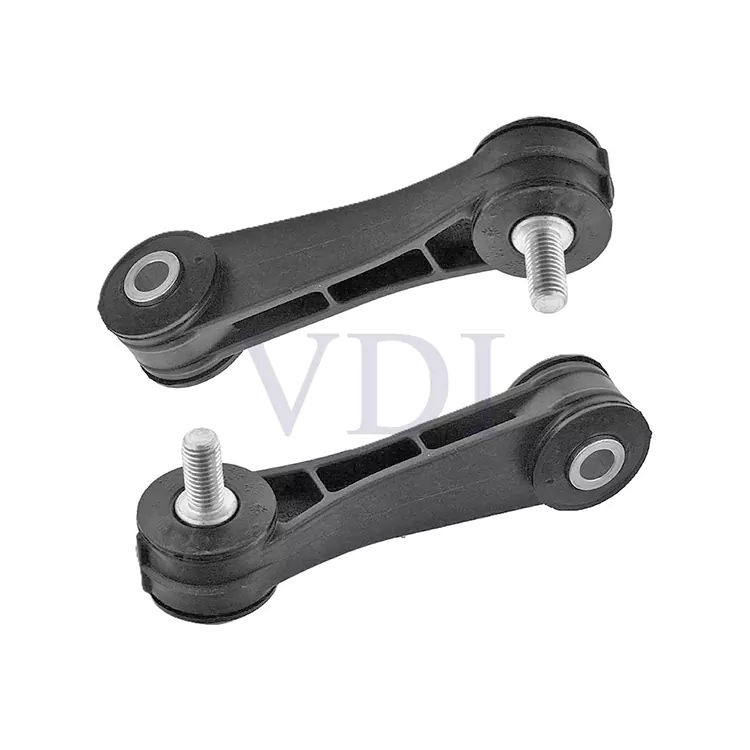

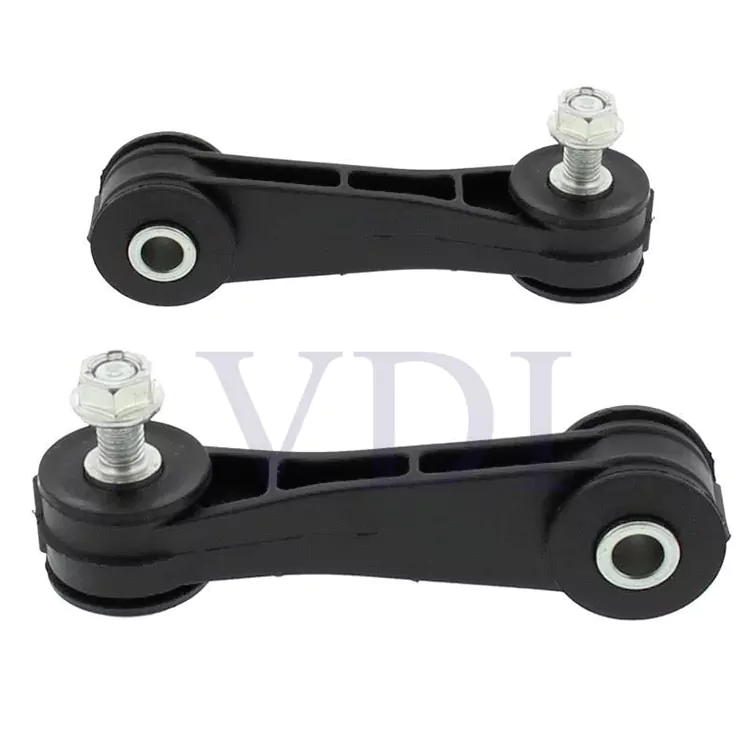

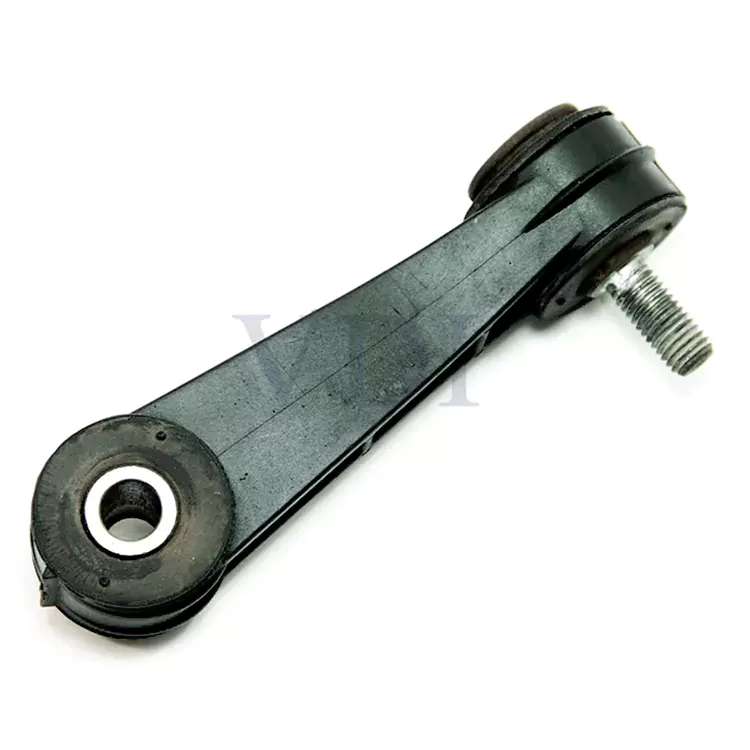

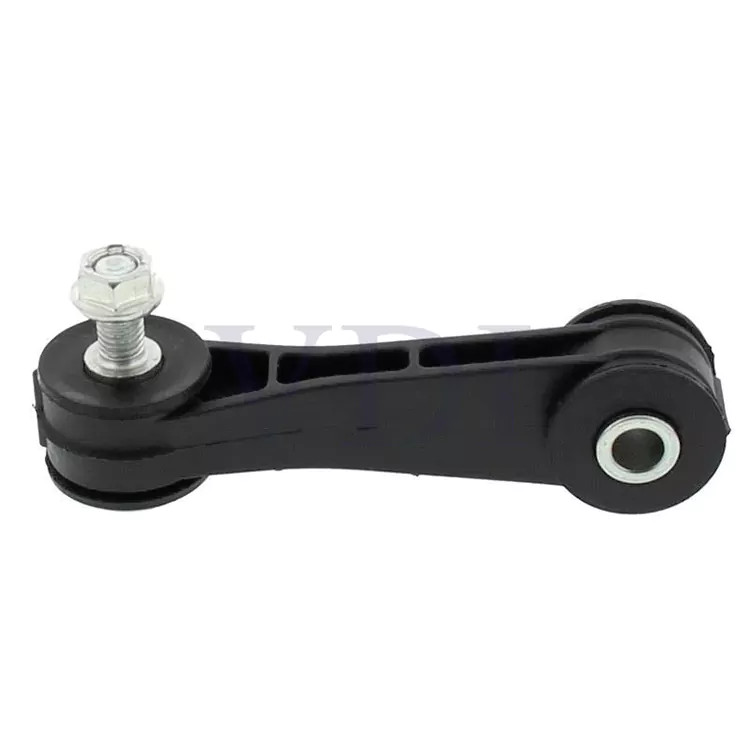

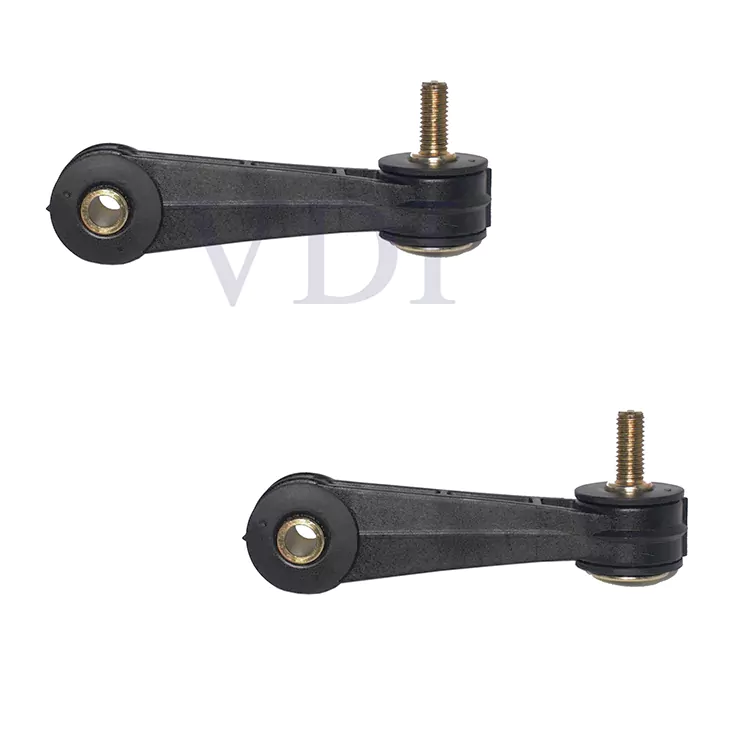

● VDI stabilizatoriaus jungtis 1J0411315C skirta sumažinti triukšmą ir vibraciją ir užtikrinti sklandų vairavimą. Jis sumažina padangų susidėvėjimą pagerindamas pakabos išlyginimą. Be to, jis padidina pakabos sistemos jautrumą ir suteikia didesnį komfortą.
● Jis plačiai suderinamas su įvairiais automobilių modeliais, todėl užtikrina puikų universalumą.
● Dėl mažų priežiūros išlaidų jis pasižymi dideliu ekonomiškumu ir yra ekonomiškesnis ilgalaikiam naudojimui.
1. Stabilizatoriaus jungtis (taip pat žinoma kaip siūbavimo strypo jungtis, kritimo jungtis arba stabilizatoriaus jungtis) – pvz., aukštos kokybės ir plačiai naudojama VDI stabilizatoriaus jungtis 1J0411315C – sujungia siūbavimo juostą su valdymo svirtimi arba statramsčiu. Pagrindinė jo funkcija – perduoti šonines jėgas posūkiuose, sumažinti kėbulo posūkį, pagerinti valdymo stabilumą ir palaikyti padangos kontaktą su keliu.
Dažni blogo stabilizatoriaus jungties simptomai:
● Darbėjimas arba barškėjimas virš greičio kalnelių
● Laisus arba neaiškus vairo pojūtis
● Per didelis kūno pasisukimas kampuose
2. Svarbus pasiruošimas prieš įdiegimą (remiantis OĮG aptarnavimo vadovais ir ASE geriausia praktika)
Transporto priemonės būklė:
● Transporto priemonė PRIVALO būti pakelta ant lifto, kai ratai visiškai kabo (imituoja įprastą vairavimo padėtį)
● NIEKADA galutinai nesukite varžtų, kol pakaba apkrauta (ratai ant žemės) – tai iš anksto apkrauna įvores ir greitai sugenda
Dalies patikrinimas:
● Patvirtinkite teisingas kairiosios (kairės) ir dešinės (dešinės) dalis – daugelis nuorodų yra kampuotos arba konkrečios šoninės
Kviečiame pasirinkti VDI aukščiausios kokybės pakabos dalis – sukurtas taip, kad jos tarnautų.
Reikalingi įrankiai:
● Tinkamas šešiakampis / šešiabriaunis veržliaraktis, kad išlaikytų rutulinį kaištį ir apsaugotų nuo sukimosi
● Sukimo momento raktas yra privalomas (žr. lentelę toliau)
● Niekada nenaudokite veržlės tik smūginiu pistoletu. Vienas asmuo turi tvirtai laikyti kaištį veržliarakčiu, o kitas priveržti veržlę, kitaip vidinė rutulinė jungtis bus sunaikinta.
3. Žingsnis po žingsnio diegimo procedūra (universalus procesas – pagrįstas Bosch, Moog, Mevotech ir OEM gairėmis)
|
Žingsnis |
Veiksmas |
Pagrindinis taškas |
|
1 |
Pašalinti seną nuorodą |
Pirmiausia atlaisvinkite sway817 strypo galą, tada valdymo svirties galą (arba atvirkščiai), kad nesusuktumėte strypo |
|
2 |
Nuvalykite tvirtinimo paviršius |
Pašalinkite visas rūdis ir nešvarumus, kad būtų švarus metalas ir metalas |
|
3 |
Įdiekite naują nuorodą |
Sulygiuokite abu galus ranka – niekada nemuškite plaktuku ar jėga |
|
4 |
Ranka priveržkite veržles |
Tik jaukiai |
|
5 |
Apatinė transporto priemonė |
KRITINIS: Lėtai nuleiskite, kol padangos visiškai lies žemę ir pakaba pasieks normalų važiavimo aukštį |
|
6 |
Galutinis sukimo momentas |
Vienu sklandžiu judesiu pritaikykite tikslų OEM sukimo momentą (žr. diagramą) |
Auksinė taisyklė (pabrėžė SAE ir ASE):
„Sukimo momentas važiavimo aukštyje“ – pakabos priveržimas normaliame važiavimo aukštyje yra vienintelis svarbiausias žingsnis siekiant išvengti ankstyvų įvorių įtrūkimų ir rutulinių jungčių gedimo.
4. Sukimo momento specifikacijų informacinė lentelė (bendrosios platformos)
|
Transporto priemonės platforma |
Sway Bar End (viršutinė) |
Valdymo svirtis / statramsčio galas (apatinė) |
Pastabos |
|
GM / Chevrolet / Ford (FWD) |
45–55 N·m |
45–55 N·m |
Savaime užsifiksuojančios veržlės, daugkartinio naudojimo vieną kartą |
|
VW / Audi (MQB ir MLB Evo) |
65 N·m + 90° (arba 50 N·m + 90°) |
40–50 N·m (tik sukimo momentas) |
Viršutinė dalis reikalauja sukimo momento + kampo + NAUJA veržlė |
|
VW / Audi senesnis (PQ35 / PQ46) |
50 N·m + 90° |
50 N·m + 90° |
Abiejų galų sukimo momentas + kampas, visada naujos veržlės |
|
Toyota/Honda/Mazda |
40–50 N·m |
40–50 N·m |
Kai kuriuose varžtuose yra iš anksto uždėtas sriegių laikiklis |
|
BMW (F & G važiuoklė) |
SEAT LEON/TOLEDO II |
SEAT LEON/TOLEDO II |
Visada pakeiskite naujomis savaime užsifiksuojančiomis veržlėmis |
|
„Mercedes“ (W205 / W213 ir kt.) |
60 N·m + 90° |
60 N·m (tik sukimo momentas) |
Viršutinė dalis naudoja sukimo momento + kampo metodą |
SVARBU: tai tik tipinės reikšmės. Metai, pavara (FWD / AWD) ir pakabos paketas gali keisti specifikacijas. Visada patikrinkite konkretaus modelio gamyklos techninės priežiūros vadovą. Dėl netinkamo sukimo momento gali sugesti jungtis ir prarasti kontrolę.
5. Patikrinimai po montavimo
● Vizuali patikra: VDI stabilizatoriaus jungtis 1J0411315C nėra iškraipyta, o apsauga nuo dulkių nesuspausta.
● Atšokimo testas: stumkite korpusą aukštyn ir žemyn – jokio triukšmo
● Visas vairo užraktas: jungtis neturi liestis su jokiomis kitomis dalimis
● Bandymas kelyje: važiuokite per greičio kalnelius ir sukite posūkius – įsitikinkite, kad triukšmo nebėra ir valdymas atkurtas
6. Dažniausios diegimo klaidos (OĮG garantijos duomenys)
|
Klaida |
Rezultatas |
|
Sukimas su pakabintais ratais |
Įvorės iš anksto apkrautos → trūkinėja per 1–3 mėn |
|
Pakartotinis senų savaime užsifiksuojančių veržlių naudojimas |
Veržlė atsitraukia → jungties atsiskyrimo rizika |
|
Nešvarūs montavimo paviršiai |
Prastas kontaktas → atsilaisvinę varžtai arba įtrūkimai |
|
Priverskite nuorodą į vietą |
Kūno posūkis → ankstyvas rutulinio sąnario pažeidimas |
Teisingas stabilizatoriaus jungčių montavimas nėra tik dalies keitimas – tai atkuria gamyklinį valdymą ir saugumą. Visada sukite sukimo momentą važiavimo aukštyje, naudokite teisingas sukimo momento vertes ir įdiekite visiškai naują techninę įrangą.
Kviečiame pasirinkti VDI aukščiausios kokybės pakabos dalis – sukurtas taip, kad jos tarnautų.
Stabilizatoriaus jungtis (arba svyruojančios juostos jungtis) yra svarbus pakabos komponentas, jungiantis stabilizatoriaus strypą (apsaugos svirtį) su valdymo svirtimi arba statramsčio agregatu. Pagrindinė jo funkcija yra perduoti šonines jėgas posūkiuose, sumažinti kėbulo posūkį, pagerinti automobilio stabilumą ir palaikyti padangų sąlytį su keliu.
⚠️ Gedimo pasekmė: susidėvėjusios arba pažeistos jungtys kenkia valdymo tikslumui ir gali prisidėti prie nesaugaus vairavimo dinamikos, ypač atliekant avarinius manevrus.
(Pagal ASE ir OĮG bendrąsias gaires)
|
Transporto priemonės naudojimas |
Patikrinimo dažnumas |
|
Įprastas vairavimas (vairavimas į darbą ir atgal, greitkelis) |
Kas 2 metus arba 40 000 km (25 000 mylių) |
|
Sunkus aptarnavimas (dažnos duobės, bekelė, vilkimas, didelė drėgmė / druskos poveikis) |
⚠️ Conséquence d'une défaillance : des maillons usés ou endommagés compromettent la précision de la manipulation et peuvent contribuer à une dynamique de conduite dangereuse, en particulier lors des manœuvres d'urgence. |
|
Parkas / Komercinės transporto priemonės |
(Pagal SAE J3016 ir ASE A4 pakabos / vairo standartus) |
✅ Geriausia praktika: atlikdami įprastines pakabos ar derinimo paslaugas, visada patikrinkite stabilizatoriaus jungtis.
(Pagal SAE J3016 ir ASE A4 pakabos / vairo standartus)
Atlikite patikrinimus, kai transporto priemonė stovi ant lifto, o ratai neapkrauti:
● Suplyšę, įtrūkę batai arba jų trūksta → dėl užteršimo greičiau nusidėvi.
● Matomos rūdys, korozija arba jungties korpuso arba rutulinio kaiščio deformacija.
● Atskyrimas tarp guminės įvorės ir metalinės įvorės (jei taikoma).
1. Rankos judėjimo testas: suimkite jungtį, esančią šalia rutulinės jungties, ir tvirtai judinkite ją visomis kryptimis.
a. Priimtinas: minimalus / jokio judėjimo, sklandus pasipriešinimas.
b. Pakeiskite, jei: jaučiamas arba girdimas per didelis laisvumas (>1 mm) arba girdimas „trankimas“ / „trankymas“.
2. Kelio bandymo patvirtinimas: važiuokite per greičio ruožus arba nelygius paviršius mažu greičiu (10–20 mylių per valandą).
a. Požymis: staigus „barškėjimas“ arba „barškėjimas“ iš priekinės arba galinės pakabos – paprastai simetriškos (iš abiejų pusių).
b. Pastaba: Triukšmas gali imituoti statramsčio laikiklius arba valdymo svirties įvores – izoliuoti naudokite siūbavimo testą.
Nedelsdami pakeiskite stabilizatoriaus jungtį, jei pastebite bet kurį iš šių dalykų:
● Bet koks ašinis arba radialinis rutulinės jungties laisvumas.
● Pažeistas arba nutekėjęs dulkės (net be laisvumo).
● Įtrūkusios, sukietėjusios arba išspaustos guminės įvorės (ant įvorės tipo jungčių).
● Sulenktas arba surūdijęs šarnyras.
● Transporto priemonės kėbulas labai pasviręs arba laisvi vairavimo pojūtis, o tai susiję su jungties susidėvėjimu.
���OEM mandatas: dauguma gamintojų nurodo „keisti poromis“ (kairėje ir dešinėje), kad išlaikytų pakabos simetriją ir valdymo pusiausvyrą. Rekomenduojama įsigyti VDI stabilizatoriaus jungtį 1J0411315C.
● Šiuolaikinės stabilizatoriaus jungtys (pvz., VDI stabilizatoriaus jungtis 1J0411315C) sukurtos taip, kad būtų sandarios ir nereikėtų priežiūros.
● Niekada nepurkškite tepalo ar alyvos – tai gali plyšti bagažinėje arba išplauti vidinį tepalą.
● Stabilizatoriaus jungtys yra netinkami aptarnauti.
● Virinti, tiesinti arba keisti įvorę griežtai draudžiama.
● Galutinis sukimo momentas turi būti taikomas tik tada, kai transporto priemonė yra normaliame važiavimo aukštyje (ratai ant žemės, pakaba apkrauta).
● Priveržimas, kai pakabinamas įvorės iš anksto apkraunamos, sukeldamas ankstyvą gedimą (pagal SAE ir ASE).
3. Žingsnis po žingsnio diegimo procedūra (universalus procesas – pagrįstas Bosch, Moog, Mevotech ir OEM gairėmis)
● Ieškokite atitikties ISO/TS 16949 (kokybės valdymas) ir SAE J2534 (tinkamumas aptarnauti).
● Venkite itin pigių antrinės rinkos dalių – rutulinių jungčių vientisumas yra labai svarbus saugumui.
Saugos įspėjimas (NHTSA patarimas):
„Sugedusi stabilizatoriaus jungtis negali iš karto išjungti transporto priemonės, tačiau ji žymiai pablogina riedėjimo stabilumą posūkiuose ar vengiant manevrus, padidindama apvirtimo riziką, ypač visureigiuose ir lengvuosiuose sunkvežimiuose.
1. Reguliariai tikrinkite, ypač esant sunkioms vairavimo sąlygoms.
2. Diagnozuokite atlikdami fizinius + kelio testus – nepasikliaukite vien triukšmu.
3. Keiskite poromis – niekada tik vienoje pusėje.
4. Tinkamai sumontuokite – sukimo momentas važiavimo aukštyje, netepti, pakartotinai nenaudoti susidėvėjusios įrangos.
5. Rinkitės aukštos kokybės dalis – saugumas priklauso nuo rutulinio šarnyro patikimumo, kaip rodo VDI stabilizatoriaus jungtis 1J0411315C.
Šiame vadove pateikiama pasauliniu mastu pripažinta, konkrečiai transporto priemonei nepriklausanti sistema, skirta tinkamai prižiūrėti stabilizatoriaus jungtis. Jis tinkamas naudoti platintojams, remonto dirbtuvėms, mokymo įstaigoms ir techniniams rašytojams.
Jei kada nors girdėjote triukšmą virš greičio kalnelių arba pastebėjote, kad automobilis stipriai pasviręs posūkiuose, jūsų stabilizatoriaus jungtys (taip pat vadinamos siūbavimo juostos jungtimis arba stabilizatoriaus jungtimis) gali būti kaltininkas.
Taigi, kas yra stabilizatoriaus jungtys ir ką jos daro?
Stabilizatoriaus jungtys jungia siūbavimo strypą su pakabos komponentais, taip sumažindamos kėbulo svyravimą, kai transporto priemonė sukasi. Kaip sako vienas geriausiai įvertintas Reddit mechanikas: „Svyravimo strypai yra valdymo komponentai, o ne pakaba. Jie neturi įtakos išlygiavimui. Tai reiškia, kad jie yra susiję su pusiausvyros valdymu – o ne važiavimo aukščiu ar ratų suvedimu –, tačiau jie atlieka didžiulį vaidmenį jūsų automobilio savijautai kelyje.
Jums nereikia lifto, kad galėtumėte įtarti problemą. Štai ką praneša tikri vairuotojai (ir ką patvirtina „Google“ paieškos):
● Trabantys arba beldimas važiuojant per duobes ar greičio kalnelius
● Traškantis garsas posūkių metu
● Laisus arba neaiškus vairo pojūtis
● Per didelis kėbulo pasvirimas posūkiuose – ypač pastebimas visureigiuose ir sunkvežimiuose
Šie požymiai laikui bėgant dažnai pablogėja. Ir nors bloga stabilizatoriaus jungtis nepaliks jūsų įstrigusi, NHTSA perspėja, kad ji gali „labai pabloginti riedėjimo stabilumą atliekant vengimo manevrus“, padidindama apsivertimo riziką, ypač aukštesnėse transporto priemonėse.
Aukso standarto testas? „Judėjimo testas“.
Các thành phần cốt lõi của Máy ép bột điện servo của XGIMI
2. Suimkite stabilizatoriaus jungtį šalia rutulinės jungties.
3. Smarkiai pakratykite iš vienos pusės į kitą ir aukštyn ir žemyn.
✅ Gera nuoroda: jaučiasi tvirtai, be žaismo ir jokio triukšmo.
❌ Bloga jungtis: daugiau nei 1 mm judesys arba girdimas „klibėjimas“ = laikas pakeisti.
Daugelis „pasidaryk pats“ tai praleidžia ir tiesiog klauso triukšmo, tačiau kelio garsai gali imituoti statramsčių laikiklius arba valdymo svirties įvores. Visada patvirtinkite judėjimo testu.
Net ir pakeitus kokybišką svarbią dalį, pvz., VDI stabilizatoriaus jungtį 1J0411315C, daugelis automobilių po kelių savaičių vis tiek girdi tą patį triukšmą. Kodėl taip?
Mat montuotojas prisuko veržles automobiliui dar stovint ant keltuvo.
Štai profesionali paslaptis: sukimo momentas visada turi būti važiavimo aukštyje – tai reiškia, kad automobilis turi sėdėti ant žemės, o pakaba yra visiškai pakrauta. Sukimas pakeltas iš anksto apkrauna įvores, todėl jos įtrūksta per kelias savaites.
Šis vienintelis veiksmas apsaugo nuo 90 % sugrįžimo atvejų, tačiau jo trūksta daugumoje „YouTube“ mokymo programų.
Atlikite šiuos ekspertų remiamus veiksmus:
1. Keiskite poromis – niekada nekeiskite tik vienos pusės. Originalus gamintojas reikalauja simetrijos abiejose pusėse (pvz., dvi VDI stabilizatoriaus jungtys 1J0411315C), kad būtų užtikrintas subalansuotas valdymas.
2. Naudokite naują techninę įrangą – savaime užsifiksuojančių veržlių niekada negalima naudoti pakartotinai.
3. Niekada netepkite jungties – šiuolaikinės stabilizatoriaus jungtys yra sandarios visam gyvenimui. Pridėjus tepalo, bagažinė gali plyšti.
4. Sukimo momentas važiavimo aukštyje – galutinis priveržimas atliekamas tik automobiliui stovint ant žemės.
5. Rinkitės aukštos kokybės dalis – pigūs komponentai dažnai greitai sugenda. Ieškokite ISO/TS 16949 sertifikato ir OEM lygio specifikacijų (pvz., VDI stabilizatoriaus jungties 1J0411315C).
Stabilizatoriaus jungtys yra mažos, bet svarbios. Jie neturi įtakos išlygiavimui, bet tiesiogiai veikia saugumą, stabilumą ir vairavimo pasitikėjimą. Apžiūrėkite juos kas 25 000 mylių (arba kasmet sunkiomis sąlygomis), diagnozuokite siūbavimo testą ir visada tinkamai sumontuokite.
Padarykite tai teisingai vieną kartą ir daugelį metų mėgausitės griežtu gamykliniu valdymu – be jokių kliūčių.
Mūsų siūloma stabilizatoriaus jungtis 1J0411315C yra pagaminta iš itin tvirto plieno arba aliuminio lydinio, užtikrinančio puikų atsparumą nuovargiui ir ilgalaikį patvarumą. Kiekvienas komponentas prieš išvežant iš gamyklos yra kruopščiai išbandomas, įskaitant aukštos temperatūros, atsparumo korozijai ir apkrovos bandymus, kad būtų užtikrintas stabilus ir patikimas veikimas įvairiose aplinkose, todėl nereikia dažnai keisti ar taisyti.
