Automobilių inžinerijoje galioja nerašyta taisyklė: tikros prabangos nėra odinėse sėdynėse ar milžiniškuose informaciniuose ir pramoginiuose ekranuose – tai yra tai, ko nepastebi.
Tarp neapdainuotų šios „nematomos“ patirties herojų yra siūbavimo juostos įvorė – mažas guminis komponentas, esantis tarp rėmo ir apsaugos nuo svirties.
Jis nesukuria galios. Stabdant jis nevaidina jokio vaidmens. Tačiau ant kiekvieno kampo, kiekvieno iškilimo ir kiekvieno didelio greičio kruizo jis tyliai valdo jūsų automobilio dinamiką ir važiavimo komfortą.

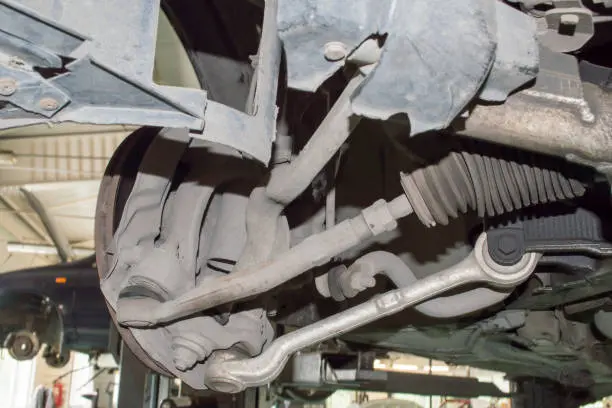

Šiame straipsnyje išsamiai aprašoma, kaip ši „maža dalis“ suteikia „didelę patirtį“ – per penkis pagrindinius objektyvus: inžinerijos principus, medžiagų mokslą, NVH valdymą, gedimų mechanizmus ir realų vairuotojo suvokimą. (VDI svyruojančios juostos įvorė 6Q0411314F suteikia patogesnę vairavimo patirtį.)
Apsaugos svirties pagrindinė užduotis yra sumažinti kėbulo svyravimą posūkiuose. Kai kairysis ratas susispaudžia, o dešinysis išsitiesia, strypas pasisuka ir sukuria priešingą sukimo momentą, kuris išlaiko kėbulą lygyje.
Įvorės vaidmuo? Sukurti lanksčią, valdomą jungtį tarp strypo ir važiuoklės. Jo trys svarbiausios funkcijos:
●Izoliuokite aukšto dažnio vibraciją
●Kelio trūkumai, pvz., asfalto siūlės ar žvyras, sukelia pakabos vibraciją 50–500 Hz diapazone. Be slopinimo, jie sklinda tiesiai į saloną kaip „zvimbimas“ ir rankų nuovargis. Guma sugeria šią energiją per histerezę, mechaninę energiją paversdama šiluma. Valdykite žemo dažnio dinaminį atsaką
Posūkiuose arba juostos keitimo metu siūbavimo juosta patiria didelius, lėtus judesius (0,5–5 Hz). Aukštos kokybės įvorė užtikrina tikslų balansą:
→ Pakankamai standus, kad būtų galima greitai valdyti
→ Pakankamai suderinamas, kad sugertų smūgius prieš jiems pasiekiant saloną
●Per minkštas? Automobilis klimpsta. Per sunku? Kiekvienas guzas barškina jūsų stuburą. Pašalinkite metalo ant metalo kontaktą
Be įvorės, plieninis siūbavimo strypas šlifuoja tiesiai į tvirtinimo kronšteiną, sukeldamas „klibždesį“ ir pagreitindamas nusidėvėjimą. Guma suteikia nemetalinę sąsają, nutildanti girgždėjimą ir barškėjimą.✅ Inžinerinė analogija: pagalvokite apie tai kaip apie žemų dažnių filtrą garso sistemoje – jis praleidžia esminius žemo dažnio valdymo signalus ir tuo pačiu filtruoja aukšto dažnio triukšmą.
70% įvorės našumo priklauso nuo medžiagos. Trys paplitę tipai:
| Medžiaga | Argumentai "už" | Minusai | Įprastas tarnavimo laikas |
| Natūrali guma (NR) | Didelis elastingumas, maža kaina | Prastas atsparumas alyvai / karščiui, linkęs senti | 2-3 metai |
| Stireno-butadieno kaučiukas (SBR) | Geras atsparumas dilimui, ekonomiškas | Šaltyje tampa trapūs, karštyje suminkštėja | 3-4 metai |
| Hidrintas nitrilas (HNBR) | Atsparus aliejui/karščiui (-40°C iki +125°C), stabdo senėjimą | Didesnė kaina | 5-8+ metų |
Standartinėse įvorėse dažnai naudojamas NR arba SBR – tinkamas švelniam klimatui, tačiau Artimųjų Rytų karštyje (50°C+) jos sukietėja ir trūkinėja arba Rusijos žiemomis (-30°C) tampa trapios.
Aukščiausios kokybės įvorėse (pvz., VDI) naudojami HNBR arba specialūs EPDM junginiai, patobulinti:
●Antioksidantai ir antiozonantai lėtina senėjimą
●Optimizuotas kryžminio ryšio tankis idealiam standumo / slopinimo balansui
●Tanki paviršiaus struktūra, kuri blokuoja dulkes ir šiukšles
NVH (triukšmas, vibracija ir atšiaurumas) yra pagrindinis transporto priemonės kokybės rodiklis. Svyravimo juostos įvorės tiesiogiai veikia dvi pagrindines NVH problemas:
●Struktūrinis triukšmas
Smūgis į kelią → pakaba → siūbavimo juosta → įvorė → rėmas → kabina.
● Dinaminis įvorės standumas ir ** nuostolių koeficientas ** (įdegio δ) lemia, kiek vibracijos sugeriama. Didelio našumo įvorės gali sumažinti vibracijos pralaidumą daugiau nei 30 % kritiniame 20–200 Hz diapazone. Girgždėjimas ir barškėjimas
Susidėvėjusios įvorės sukuria tarpą, todėl atsiranda metalinių „gumbelių“ arba gumos „girgždėjimo“.
Realūs duomenys rodo: pakeitus senas įvores, su NVH susiję grįžimai sumažėja 60%+ (šaltinis: Vokietijos originalios įrangos gamintojų ataskaita po pardavimo).
Laboratorijos įžvalga: atliekant trečiųjų šalių bandymus, HNBR įvorių dinaminis standumas po 500 valandų 80 °C temperatūroje pasikeitė <15 %, palyginti su 45 % standartinio SBR skilimo.
Įvorės gedimas retai būna katastrofiškas – paprastai tai yra laipsniškas degradavimas + suveikiantis įvykis:
●Ilgalaikis senėjimas: guma oksiduojasi → sukietėja → praranda amortizaciją
●Alyvos užterštumas: nutekėję skysčiai sukelia patinimą → geometrinį iškraipymą
●Neteisingas montavimas: važiavimo aukščio sumažinimas → išankstinės apkrovos įtempimas → ankstyvas plyšimas
●Sunkiam naudojimui: nuolatinė didelė apkrova → nuolatinis suspaudimo rinkinys → tarpas
Dažni simptomai:
● „Klibždesys“ per greičio mažinimo kalnelius (klirenso poveikis)
●Kėbulas „svyra du kartus“ prieš pasikeičiant eismo juosta (prarandama riedėjimo kontrolė)
●"Gerzgėjimas" sukant šlapiu oru (sausos gumos trintis)
Nors paslėpta, įvorės būklė tiesiogiai formuoja tris pagrindinius vairavimo pojūčius:
| Suvokimas | Geras įvorė | Dėvėta įvorė |
| Komfortas | Išfiltruota smulki kelio vibracija; ilgas važiavimas jaučiasi be vargo | Nuolatinė mikrovibracija sėdynėje/rate; greitai atsiranda nuovargis |
| Pasitikėjimo valdymas | Automobilis lieka plokščias posūkiuose; skubus atsakas | „plūduriuojantis“ jausmas; reikalingos nuolatinės vairavimo korekcijos |
| Tyla | Tik padangų triukšmas – važiuoklė tyli | Dažni „klumpėjimai“ ir „erkės“ – jaučiasi pigiai |
Realaus pasaulio pavyzdys:
„VW Polo“ vairuotojas pastebėjo: „Perjungę į VDI Sway Bar Bushing 6Q0411314F, keleiviai paklausė: „Kodėl šis automobilis staiga pasijuto daug pranašesnis?“
Kadaise laikytos bendra technine įranga, įvorės dabar yra sukonstruoti komponentai:
●Staggered durometras: priekinės įvorės sureguliuotos standesnės, kad vairavimas būtų aštresnis; galinė dalis minkštesnė, kad būtų patogu
●Asimetrinė geometrija: skirtingas standumas įsukant ir grįžtant į centrą
● Išmanioji integracija: būsimose sistemose gali būti įmontuoti jutikliai, skirti stebėti įvorės būklę ir numatyti pakeitimą
Spec lape nerasite siūbavimo juostos įvorių. Pardavėjai jų neišryškins.
Bet jie nusprendžia, ar norite savaitgalį nuvažiuoti dar 100 km...
Nesvarbu, ar jaučiatės saugūs, leisdami savo vaikui miegoti ant galinės sėdynės…
Nesvarbu, ar tikrai pasitikite savo automobiliu.
Kaip dažnai sako važiuoklės inžinieriai:
„Automobilio kokybė matuojama ne tuo, kaip greitai jis važiuoja, o tuo, kaip visiškai pamiršta, kad vairuoji. Sveiki atvykę į VDI pasirinkimąSvyravimo juostos įvorė 6Q0411314F.
